S、SH-25、38型手搖泵詳細介紹
S、SH-25、38型手搖泵產品概述：
本公司生產的S、SH-25、38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下（系指皮碗式泵）。S、SH-25、38型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。
S、SH-25、38型手搖泵型號說明：
如：S—25、SH—25
S——為皮碗式。適用于吸送清水。
SH——為活塞式。適用于吸送油類液體。
25——為泵進出口徑
S、SH-25、38型手搖泵結構原理：
S、SH-25、38型手搖泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
S、SH-25、38型手搖泵外形結構圖：

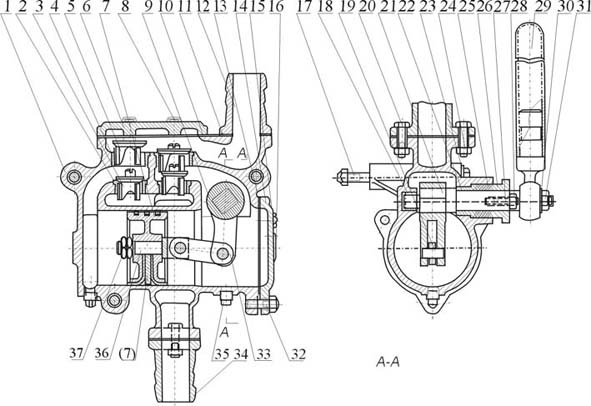

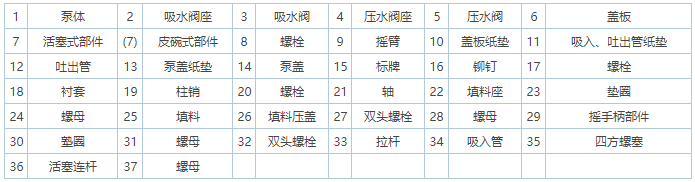

S、SH-25、38型手搖泵零件名稱：

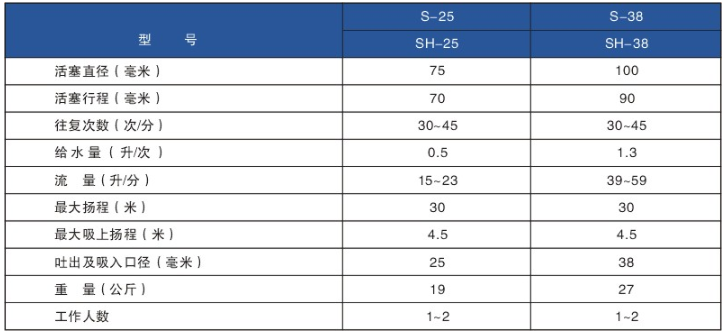

S、SH-25、38型手搖泵性能參數表：

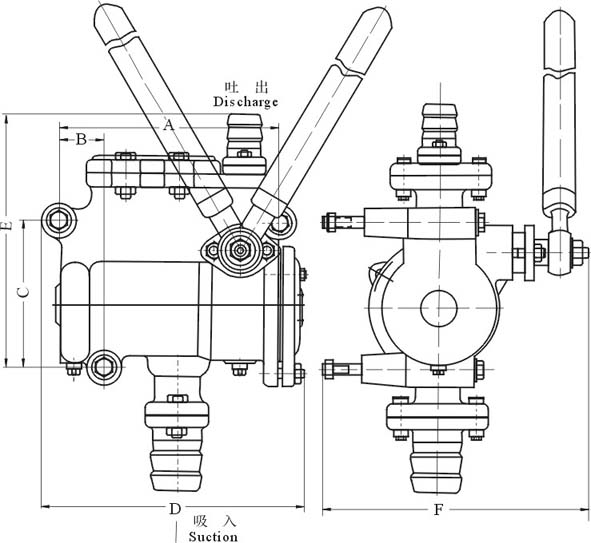

S、SH-25、38型手搖泵安裝尺寸圖：
S、SH-25、38型手搖泵連接尺寸表：
S、SH-25、38型手搖泵使用注意事項：
1、調換活塞環及皮碗
①所使用的手搖泵為活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，則掉換活塞環，倘活塞環彈性降低，不能與水泵體壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與汽缸壁服貼，可用漏光或漏水試驗測定。
②所使用的手搖泵為皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因?yàn)槠ね胧怯门Ｆぷ龀傻?，在使用一個時期很可能磨損，破裂，因此須換新的皮碗。
2、檢查吸壓水閥

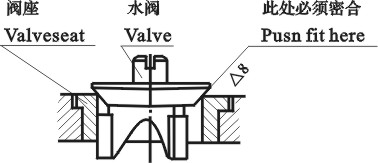

每臺水搖泵有四只水閥，即吸水閥及壓水閥各二只，都裝在泵體上，只要拆除蓋板螺母，就可取出（參看水閥示圖）
。檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。
。檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【S、SH-25、38型手搖泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
