當前位置：首頁 >> 軸流泵
>> 潛水軸流泵 >> QZ型潛水軸流泵 更新時間 2026-1-16 0:40:09
潛水軸流泵
| QZ型潛水軸流泵 |
 |
產品名稱： | QZ型潛水軸流泵 | |||||
| 型號： | QZ、QZB | ||||||
| 流量： | 200-15000m3/h | ||||||
| 揚程： | 2-25m | ||||||
| 功率： | 11-1200KW | ||||||
|
|||||||
| 您正在瀏覽：【QZ型潛水軸流泵】 | |||||||
QZ型潛水軸流泵詳細介紹
QZ型潛水軸流泵產品概述：
QZ型潛水軸流泵主要特點是大流量、低揚程、效率高。驅動水泵的電動機為干式全封閉潛水三項異步電動機，水泵與電動機同軸一體，可長期潛入水下運行。由于水泵與電機一體，同時潛入水中，不但安裝方便、快速，還可以大大簡化泵站的土建件結構，減少安裝占地面積，節約泵站土建工程造價?？刹捎枚喾N安裝方式，主要用于農田排灌、船塢升降水位、城市給排水、防洪和市政、水利工程等工況。尤其適用于解決水位漲落大的沿江、湖泊地區站防洪問題。
QZ型潛水軸流泵產品優點：
1、QZ型潛水軸流泵是傳統的分體式機組的更新?lián)Q代產品，驅動水泵的電動機時干式全封閉潛水三項異步電動機，該機組水泵與電動機同軸一體，可長期潛入水下運行，具有一系列傳統機組無可比擬的優點。
2、由于水泵與電機一體，同時潛入水中，無需再安裝現場盡享耗工，耗時的機、泵軸線對中的裝配工序，現場安裝方便、快速。
3、由于電泵潛入水中運行可以大大簡化泵站的土建件結構，減少安裝占地面積，節約泵站土建工程總造價的30%-40%。電泵潛入水中運行，噪音低，電機冷卻條件好，泵站內無高溫，無噪音干擾，改善了泵站的工作環境。
4、同時，可按要求建設全地下泵站，保持地面的環境風貌。操作方面，靈活，可隨時開啟和關閉機組，無需再開機前潤滑水泵的橡膠軸承，易于實現遙控和自動控制。機組拽拆方便，易于維修。采用該機組是解決水位漲落大的沿江。湖泊地區站防洪問題最徹底的方法，省去了泵與電機間的長軸，提高了運行安全可靠性。
QZ型潛水軸流泵型號說明：
QZ型潛水軸流泵外形結構圖：

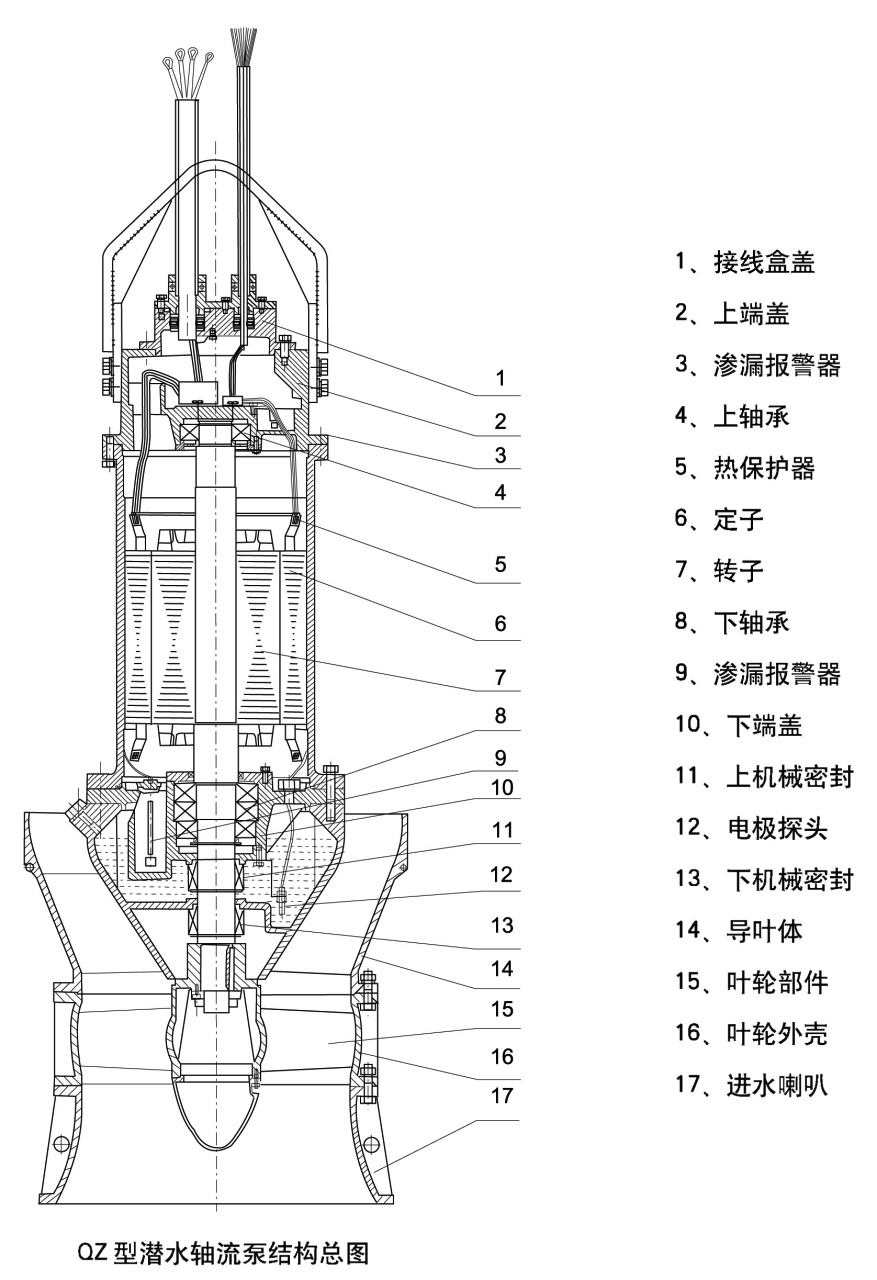

QZ型潛水軸流泵結構說明：
QZ型潛水軸流泵的泵段由進水喇叭口，葉輪部件，葉輪外殼和導葉體四大零件組成。潛水電機是全密封干式異步電動機，機殼將電機封閉，電機上端電纜出線處有靜密封裝置，電機下端蓋出軸處有轉動密封裝置，潛水電機具備潛水運行的性能。對密封滲漏、線圈和軸承溫度均有檢測、報警和保護裝置，不影響電機正常運轉的早期滲漏（只報警）。當線圈溫度超過135度，軸承溫度超過90度時，采用斷電保護，保護器由一個潛水泵保護器進行監控，讓水泵正常使用。
QZ型潛水軸流泵安裝形式：
較小的QZ潛水軸流泵、QH潛水混流泵用開關敞式進水，安裝形式為井筒彎管式安裝、鋼制井筒式安裝、混凝土預制井筒式安裝。井筒彎管式安裝、鋼制井筒式安裝由本公司提供整套井筒，混凝土預制井筒式安裝由本公司提供安裝底座(含防轉裝置)、井蓋。
安裝時，將潛水電泵吊入井筒著底為止，導葉體上的斜面與支架座斜面配合，止水橡皮(O型圈)起密封作用。
較大的潛水泵(葉輪直徑一般在1米以上)，采用帶封閉進水流道的安裝形式

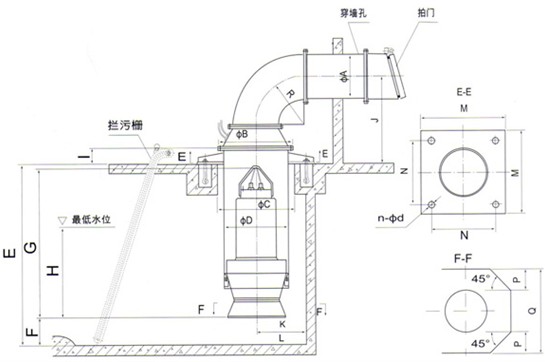

1、井筒彎管式安裝及尺寸
注：
(1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
(2)、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值。如需要，可適當加大；尺寸E、J依據泵站具體條件確定；尺寸R為最小參考值，如條件許可，可適當加大。 上述尺寸均依據客戶要求確定。
(3)、泵中心距后池壁≤K。
(4)、同池兩泵中心距≥L。

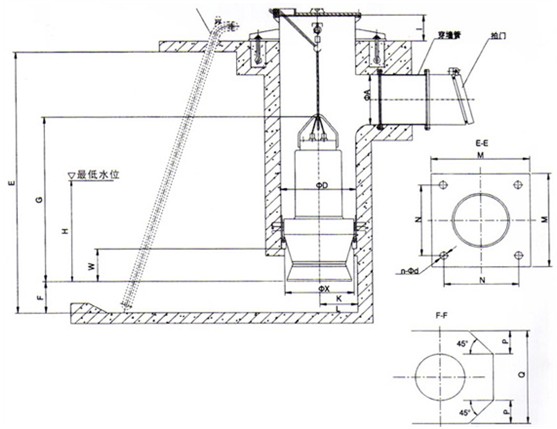

2、鋼制井筒式安裝及尺寸
注：
(1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸，其中泵站設計的水力尺寸僅作為參考值。
(2)、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值，如需要，可適當加大；尺寸E、J、R依據泵站具體條件確定。
(3)、泵中心距池壁≤K。
(4)、同池兩泵中心距≥L。
3、混凝土預制井筒式安裝及尺寸
注：
(1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
(2)、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值。如需要，可適當加大；尺寸E依據泵站具體條件確定；尺寸R為最小參考值，如條件許可，可適當加大。
(3)、泵中心距后池壁≤K。
(4)、同池兩泵中心距≥L。
4、封閉進水流道的混凝土預制井筒式安裝及尺寸 ：簸箕形進水流道
注：
(1)、進水流道可配肘形、鐘形、簸箕形流道，安裝尺寸表中的流道尺寸為簸箕形流道（僅供參考）。
(2)、淹沒深度除需要滿足表中要求外，還必須比流道進口上緣至少高500mm。
(3)、一般來說，泵段安裝尺寸由供貨方提供，淹沒深度由供貨方與設計方共同確定。再通過裝車試驗驗證確定；進出水流道的幾何尺寸由設計單位按規范進行數模計算，初步確定后再進行裝置模型試驗，廠家提供的流道幾何尺寸供設計單位設計時參考。
(4)、供貨方提出的流道幾何尺寸僅供用戶現設計方參考。
(4)、供貨方提出的流道幾何尺寸僅供用戶現設計方參考。
QZ型潛水軸流泵性能參數表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【QZ型潛水軸流泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
