當前位置：首頁 >> 軸流泵
>> 立式軸流泵 >> ZLB、ZLQ型立式軸流泵 | ZLB、ZLQ型立式軸流泵 |
 |
產品名稱： | ZLB、ZLQ型立式軸流泵 | |||||
| 型號： | ZLB、ZLQ | ||||||
| 流量： | 500-220000m3/h | ||||||
| 揚程： | 1.0-10m | ||||||
| 功率： | 22-1000KW | ||||||
|
|||||||
| 您正在瀏覽：【ZLB、ZLQ型立式軸流泵】 | |||||||
ZLB、ZLQ型立式軸流泵詳細介紹
ZLB、ZLQ型立式軸流泵產品概述：
ZLB、ZLQ型泵系單級立式軸流泵，ZWB、ZXB型系特大型臥式、斜式軸流泵，適用于抽送清水、污水、雨水及帶有輕微腐蝕性的液體，被輸送液體溫度不高于50℃。本型泵是大流量、低揚程泵，可適用于農田排灌、水利工程、城市的供水、排水和污水處理，電廠、鹽廠及養殖場輸送循環水、船塢升降水位，亦可用于冶金、化工等行業，使用十分廣泛。立式軸流泵，泵和電機分別安裝在兩個基礎層，泵的軸向推力由電機承受，泵的軸承為橡膠導軸承，密封為填料密封。對于臥式（斜式）軸.流泵，整個泵系統由水力流道、泵本體、傳動、電機和輔助設備等幾部分組成。傳動部分為齒輪減速箱。
ZLB、ZLQ型立式軸流泵產品結構：
ZLB、ZLQ型泵系單級立式軸流泵。其結構分為泵體部分和傳動部分。泵體部件有喇叭管、葉輪部件、導葉體、彎管、軸承、填料函和聯軸器等。傳動部分有傳動軸的一端通過聯軸器與電動機連接，另一端與水泵連接。泵的軸向力由電動機座（或軸承座）內裝的軸承來承受。軸封采用填料密封。傳動中水泵葉輪的轉向，朝吸入口看，為逆時針方向。
ZLB、ZLQ型立式軸流泵型號說明：

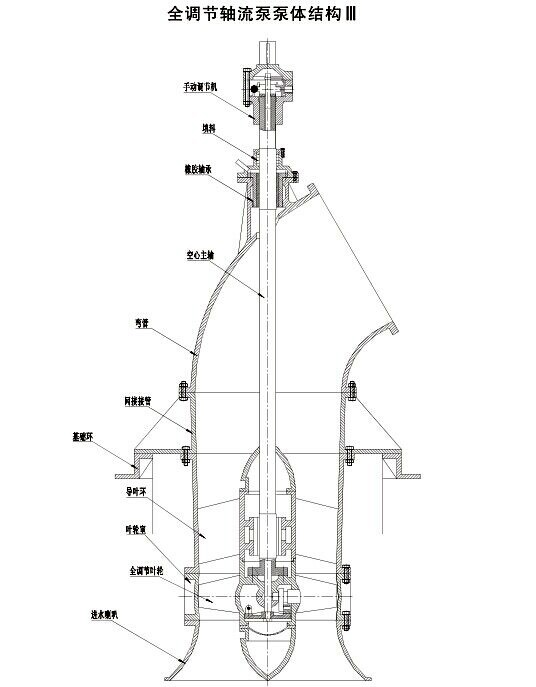

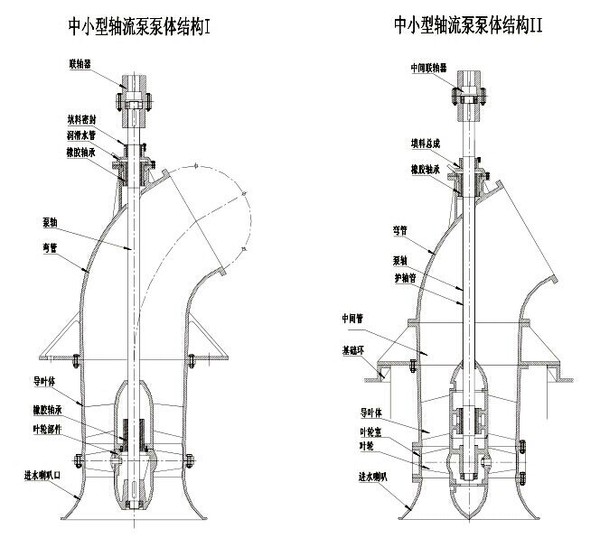

ZLB、ZLQ型立式軸流泵外形結構圖：
ZLB、ZLQ型立式軸流泵性能參數表：
泵型號 |
葉片安裝 |
流量Q |
揚程H |
轉速N |
功率P（KW） |
||
（m3/h） |
(L/S) |
（m） |
（r/min） |
軸功率 |
配帶功率 |
||
350ZLB-8 |
-6°～0° |
1105～1616 |
307～449 |
5.7～9.5 |
1450 |
28.4～43.9 |
4級37、45 |
350ZLB-4 |
-4°～+4° |
932～1433 |
259～398 |
3.4～6.1 |
1450 |
13.2～24.9 |
4級22、30 |
20ZLB-70 |
-4°～+4° |
1020～2858 |
282～794 |
2.16～9.44 |
730 |
12.9～50.4 |
8級30；6級55 |
500ZLB-4 |
-4°～+4° |
1832～2815 |
509～782 |
3.1～5.5 |
980 |
23.2～43.8 |
6級37、45 |
500ZLB-2 |
-4°～+4° |
1364～2099 |
379～583 |
1.7～3.1 |
730 |
9.8～18.4 |
8級15、18.5 |
500ZLB-1.4 |
-2°～+2° |
1633.3～3473.6 |
453.7～964.9 |
1.03～3.72 |
730 |
7.4～35.0 |
8級15、18.5； |
600ZLB-70 |
-4°～+4° |
2830～4680 |
780～1300 |
3.41～7.88 |
730 |
43.9～98.6 |
8級80、110 |
600ZLB-100 |
-6°～+4° |
2280～4450 |
630～1230 |
2.11～5.71 |
730 |
23.0～65.9 |
8級55、75 |
600ZLB-125 |
-4°～+4° |
2632～5012 |
730～1390 |
1.34～4.66 |
730 |
19.1～59.3 |
8級55、75 |
600ZLB-160 |
-2°～+2° |
2981～4803 |
820～1330 |
1.35～3.07 |
730 |
18.0～39.9 |
8級55 |
700ZLB-60 |
-4°～+4° |
3003～6840 |
834.2～1900 |
2.90～10.8 |
580 |
45.5～173.2 |
10級80、95、110； |
700ZLB1.3-7.2 |
-4°～+4° |
2412～6347 |
670～1763 |
2.83～10.84 |
580 |
44.3～129.5 |
10級80；8級155 |
ZLB1.6-6.5 |
-4°～+4° |
3636～7002 |
1010～1945 |
3.00～8.50 |
580 |
47.7～166.7 |
10級80、95； |
ZLB1.5-5.7 |
-4°～+6° |
4356～7200 |
1210～2000 |
4.05～7.45 |
580 |
76.6～138.7 |
10級130、155 |
700ZLB-5.2 |
-6°～+4° |
2973.6～5799.6 |
826～1611 |
2.82～6.44 |
730 |
38.7～94.2 |
8級80、95、110 |
28ZLB-100 |
-6°～+4° |
3021.0～7585.8 |
839.2～2107.2 |
1.89～8.23 |
580 |
27.5～146.0 |
10級55、65、80、95、110； |
700ZLB-4 |
-4°～+4° |
3672～5699 |
1020～1538 |
3.3～6.0 |
730 |
50.1～93.8 |
8級70、80、95、110 |
700ZLB-125 |
-6°～+4° |
2340～8402 |
650～2334 |
1.24～6.5 |
580 |
19.7～135.4 |
10級30、45、55、65、80； |
700ZLB-3 |
-4°～0° |
3373～5389 |
937～1497 |
2.8～4.2 |
730 |
35.0～68.7 |
8級45、60、75 |
700ZLB-2.5 |
-2°～+2° |
3075.8～6133.3 |
854.4～1703.7 |
1.33～3.64 |
580 |
17.74～59.56 |
10級45； |
700ZLB-1.9 |
-2°～+2° |
3910.6～7797.9 |
1086.3～2166.1 |
1.31～4.30 |
580 |
21.70～88.71 |
10級45、55； |
800ZLB-70 |
-6°～+4° |
4752～8064 |
1320～2240 |
4.35～8.10 |
580 |
102.5～173.2 |
10級130、155、180 |
800ZLB-100 |
-6°～+8° |
2180～5832 |
600.0～1620 |
1.17～4.52 |
480 |
14.2～71.7 |
12級55、40、30、22； |
800ZLB-125 |
-4°～+2° |
2290～7920 |
830.0～2200 |
1.21～4.60 |
480 |
15.1～98.4 |
12級55、80； |
900ZLB-6.8 |
-6°～+4° |
7637～12790 |
2121～3553 |
3.5～8.7 |
490 |
117.6～260.5 |
12級210、280 |
900ZLB2-5.4 |
-4°～+4° |
4500～9300 |
1250～2580 |
3.33～8.06 |
480 |
84.2～168 |
12級155、180 |
36ZLB-85 |
-4°～+4° |
5112～11124 |
1420～3090 |
2.0～7.0 |
485 |
57～184 |
12級130、160、180、200 |
36ZLB-100 |
-6°～+4° |
6336～13110 |
1760～3641.7 |
2.70～8.66 |
485 |
70.5～250.3 |
12級130、155、180； |
900ZLB-125 |
-6°～+4° |
4095～13808 |
1137.6～3835.5 |
2.12～4.62 |
490 |
43.7～165.3 |
12級90、130、155、180 |
36ZLB-160 |
-2°～+2° |
7315～11462 |
2032～3184 |
1.57～3.25 |
485 |
48.0～99.0 |
12級110、130 |
1000ZLB-85 |
-4°～+4° |
4950～10660 |
1375～2961 |
2.30～7.02 |
360 |
45.5～186.0 |
16級80、95、130； |
1000ZLB-50 |
-8°～+2° |
7550～13320 |
2100～3700 |
8.2～15.2 |
585 |
262～510 |
10級400、480； |
1000ZLB-8.7 |
-6°～+4° |
5785.9～11705.0 |
1607.2～3251.4 |
6.20～11.42 |
490 |
183.4～283.6 |
12級280、330 |
1000ZLB-7.0 |
-6°～+4° |
7848～13356 |
2180～3710 |
5.0～8.73 |
485 |
165.3～288.8 |
12級280、330 |
1000ZLB-4 |
-4°～+4° |
6136～11952 |
2200～3320 |
2.22～5.93 |
485 |
68.8～163.3 |
12級155、180 |
1000ZLB-3 |
-6°～+4° |
4910～14148 |
1364～3930 |
1.97～5.00 |
490 |
47.6～201.4 |
12級75、100、130、 |
1200ZLB/Q-100 |
-4°～+4° |
8174～17964 |
2420.4～4990.0 |
1.82～7.21 |
370 |
66.8～321.2 |
16級130； |
1200ZLB/Q-160 |
-2°～+2° |
12031～19058 |
3342～5294 |
1.39～4.59 |
370 |
51.3～225.5 |
16級110； |
1300ZLB/Q5.65-5 |
-4°～+2° |
14659～23051 |
4070～6400 |
3.32～6.93 |
370 |
213.2～382.2 |
訂貨時面議 |
1300ZLB-70 |
-4°～+4° |
14765～24255 |
4101～6738 |
3.81～9.30 |
375 |
262～535 |
16級440、500、560 |
1300ZLB/Q-125 |
-2°～+2° |
10908～23328 |
3030～6480 |
1～4 |
300 |
51.6～266.3 |
20級130；16級280 |
56ZLB/Q-70 |
-4°～+4° |
8597～22824 |
3620～6340 |
2.62～10.02 |
290 |
142.6～428.3 |
20級250； |
56ZLB/Q-100 |
-4°～+4° |
10260～19080 |
2850～5300 |
1.55～4.05 |
290 |
77.0～160.8 |
20級180 |
1600ZLB/Q7.3-3.4 |
-6°～+4° |
22104～39348 |
6140～10930 |
3.2～6.5 |
295 |
279.4～657.4 |
20級500、600、800 |
1600ZLB7.6-6.5 |
-4°～+4° |
18454～33775 |
5126～9382 |
4.4～9.75 |
300 |
399～827 |
20級800、1000 |
64ZLB/Q-50 |
-10°～+4° |
16200～33120 |
4500～9200 |
4.7～9 |
250 |
342～745 |
24級800 |

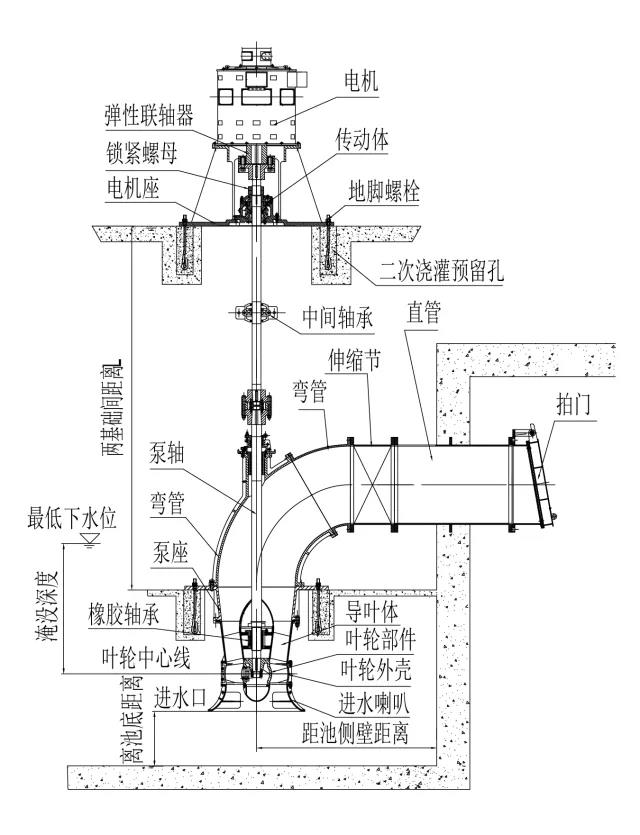

ZLB、ZLQ型立式軸流泵安裝示意圖：
